Érthetően az ESD védelemről - Miért fontos az elektronikai termékek gyártása során az ESD elleni védelem?
2025.06.26. 11:14
A technológiai fejlődés egyre gyorsabban működő, szélesebb funkcionalitású, nanotechnológián alapuló elektronikai eszközök fejlesztését és gyártását igényli.
A gépjárművekbe mind több szenzor és vezérlőegység kerül, otthonainkban újfajta „okos” eszközök jelennek meg, és kompakt, hordható készülékekkel mérjük a vércukorszintünket vagy a vérnyomásunkat. Eközben a kommunikációs eszközök az életünk szerves részévé váltak.

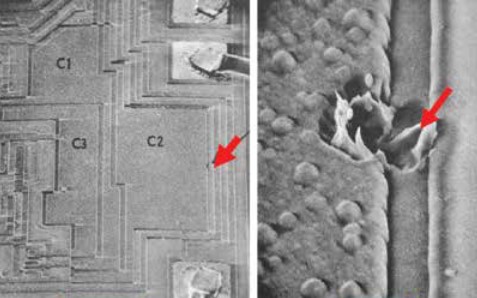

Ezekkel a folyamatokkal párhuzamosan a gyártáskor használt félvezető alkatrészek elektrosztatikus kisülésre (ESD) való érzékenysége is drámaian megnőtt. A minőség és a megbízhatóság megőrzése érdekében a gyártóknak az évek előrehaladtával egyre nagyobb figyelmet kell fordítaniuk az ESD védelemre. Ez egy olyan szempont, amire már a termék tervezési fázisában gondolni kell.
forrás: infographicsite.com

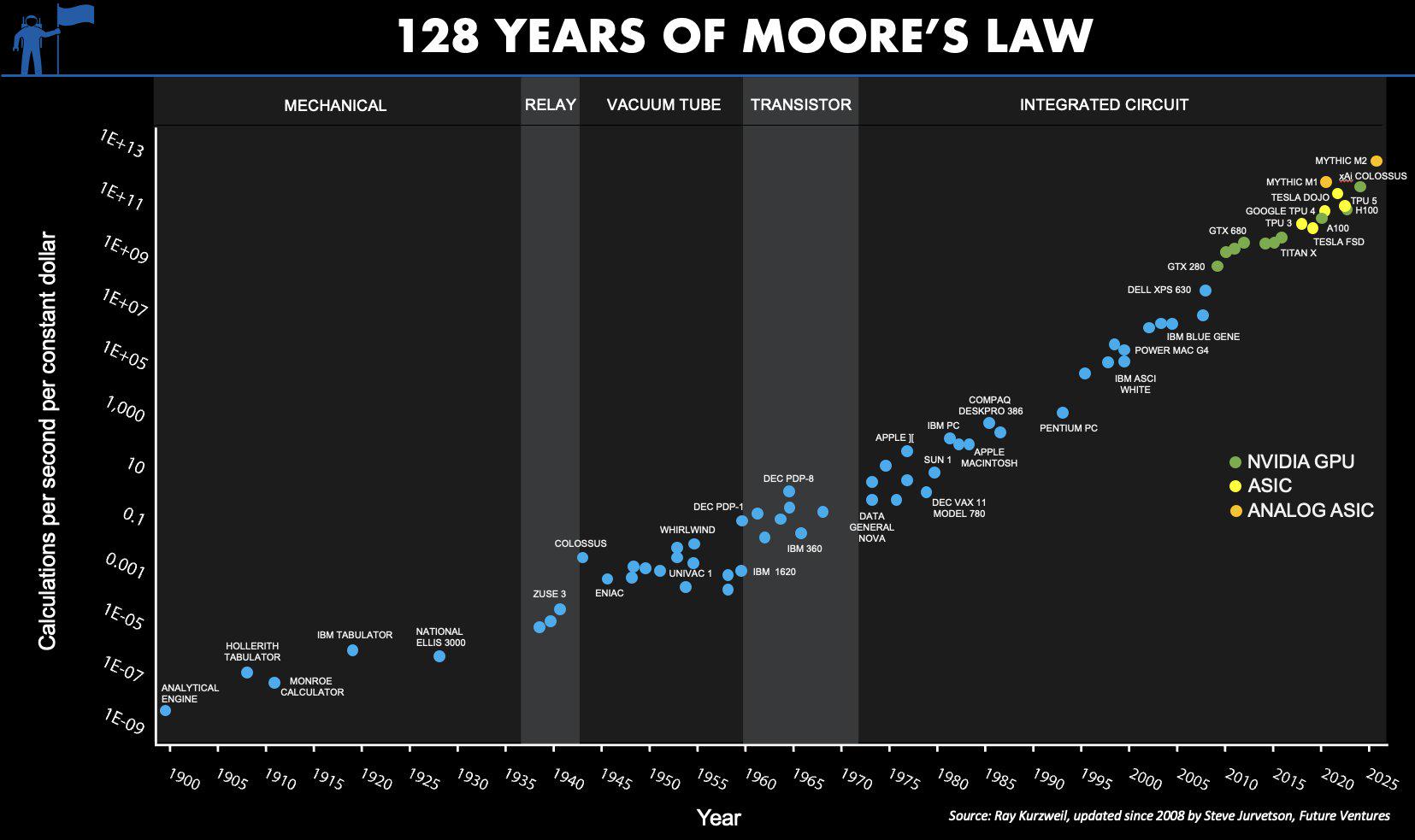

Moore törvénye és az ESD kapcsolata

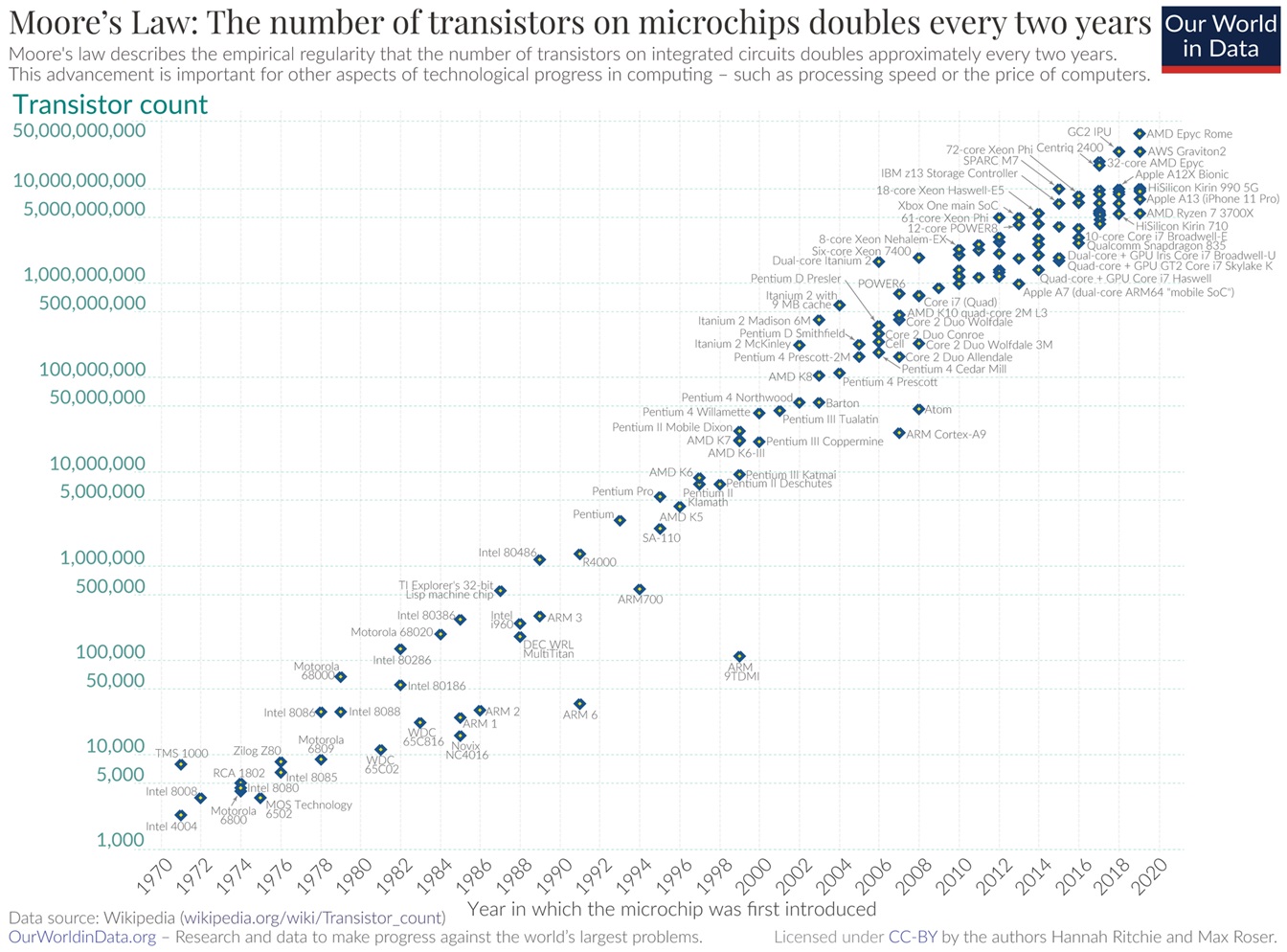

Gordon Moore már az 1960-as években megfigyelte1, hogy a tranzisztorok sűrűsége a chipekben körülbelül kétévente megduplázódik, míg méretük folyamatosan csökken. Ezzel évekre előre tudta jelezni a mikroelektronika technológiai fejlődését. Ennek a tendenciának ESD védelmi szempontból óriási a jelentősége: minél kisebb egy chip vagy egy integrált áramkör, annál érzékenyebb az elektrosztatikus kisülésre. Mára eljutottunk odáig, hogy a nanométeres technológiákkal létrehozott modern áramkörök extrém ESD-érzékenységgel rendelkeznek.

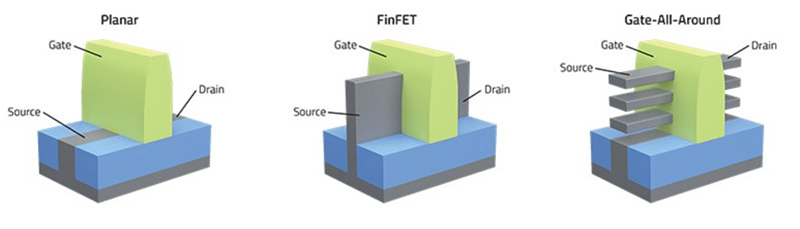

A legújabb technológiák sebezhetőségeA mai 5-3 nanométeres technológiával készülő félvezetőket rendkívül érzékeny gate-oxidok és vékony belső vezetékek alkotják. Különösen sebezhetők: |
|
forrás: semiengineering.com
A rejtett ESD károk veszélye
A legveszélyesebb meghibásodások az úgynevezett látens (rejtett) hibák, amelyek a gyártás során nem észrevehetők, és csak később, már a felhasználónál okoznak problémát. Ezek a károsodások csökkentik a termék élettartamát, és hetekkel vagy hónapokkal később, gyakran véletlenszerűen jelentkeznek, ami a diagnosztizálásukat is megnehezíti. Amikor a hiba egy ilyen terméknél a felhasználónál jelentkezik, az nemcsak a bizalmat csökkenti, de a vásárló a következő alkalommal jó eséllyel egy másik gyártó mellett dönthet.
A hatékony ESD védelem üzleti előnyei
Egy megbízható elektronikai eszköz rengeteg előnnyel jár a gyártó számára. Az ESD védelemre ezért nem felesleges költségként, hanem megtérülő befektetésként kell tekinteni.
Egy hatékony ESD védelmi rendszerrel a következő eredmények érhetők el:
- A gyártás során keletkező selejt arányának csökkenése
- A termékek megbízhatóságának és élettartamának növelése
- A garanciális és szervizelési költségek csökkenése
- A vevői visszaküldések számának mérséklése
- Magasabb, egyenletesebb termékminőség
- Jobban szabályozott és nyomon követhető gyártási folyamatok
Lovász Gábor, Ph.D.
|
Technikai információk |
Referencia irodalom
1. Cramming more components onto integrated circuits, Reprinted from Electronics, volume 38, number 8, April 19, 1965, pp.114 ff.
