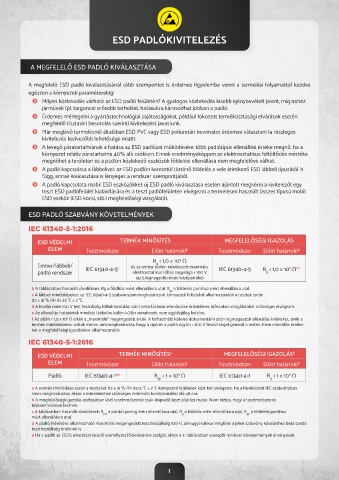

ESD PADLÓKIVITELEZÉS

A MEGFELELŐ ESD PADLÓ KIVÁLASZTÁSA

A megfelelő ESD padló kiválasztásánál több szempontot is érdemes figyelembe venni a termelési folyamattól kezdve
egészen a környezeti paraméterekig:

ĵ Milyen közlekedés várható az ESD padló felületén? A gyalogos közlekedés kisebb igénybevételt jelent, míg nehéz
járművek (pl. targonca) erősebb terhelést, hatásukra károsodhat jobban a padló.
ĵ Érdemes mérlegelni a gyártástechnológiai sajátosságokat, például fokozott terméktisztasági elvárások esetén
megfelelő tisztatéri besorolás szerinti kivitelezést javaslunk.
ĵ Már meglévő termelésnél általában ESD PVC vagy ESD poliuretán bevonatot érdemes választani (a részleges
kivitelezés kedvezőbb lehetősége miatt).

ĵ A levegő páratartalmának a hatása az ESD padlózat működésére: több padlótípus ellenállási értéke megnő, ha a
környezet relatív páratartalma 40% alá csökken. Ennek eredményeképpen az elektrosztatikus feltöltődés mértéke
megnőhet a területen és a padlón közlekedő eszközök földelési ellenállása nem megfelelővé válhat.
ĵ A padló kapcsolata a lábbelivel: az ESD padlón keresztül történő földelés a vele érintkező ESD lábbeli típusától is
függ, annak kiválasztása is lényeges a rendszer szempontjából.
ĵ A padló kapcsolata mobil ESD eszközökkel: új ESD padló kiválasztása esetén ajánlott megkérni a kivitelezőt egy
teszt ESD padlófelület kialakítására és a teszt padlófelületen elvégezni a termelésen használt összes típusú mobil
ESD eszköz (ESD kocsi, stb.) megfelelőségi vizsgálatát.

ESD PADLÓ SZABVÁNY KÖVETELMÉNYEK

IEC 61340-5-1:2016

ESD VÉDELMI TERMÉK MINŐSÍTÉS MEGFELELŐSÉGI IGAZOLÁS
ELEM Tesztmódszer Előírt határ(ok) b Tesztmódszer Előírt határ(ok) b
R < 1,0 × 10 Ω
9
Ember/lábbeli/ IEC 61340-4-5 c és az ember testén keletkezett maximális IEC 61340-4-5 R < 1,0 × 10 Ω d,f
g
9
padló rendszer elektrosztatikus töltés nagysága < 100 V g
(az 5 legnagyobb érték középértéke)
b A táblázatban használt rövidítések: Rg a földhöz mért ellenállásra utal, R a földelési ponthoz mért ellenállásra utal.
gp
c A lábbeli minősítésekor, az IEC 61340-4-3 szabványban meghatározott környezeti feltételek alkalmazandók a tesztek során
(12 ± 3) % RH és 23 °C ± 2 °C.
d A kisebb mint 100 V test feszültség felhalmozódási szint betartásának ellenőrzése érdekében, időszakos vizsgálatokat szükséges elvégezni.
e Az ellenállás határérték mindkét lábbelire külön-külön vonatkozik, nem egyidejűleg kettőre.
f Az előírt < 1,0 x 10 Ω érték a „maximális” megengedett érték. A felhasználó köteles dokumentálni azon legmagasabb ellenállás értékeket, amik a
9
termék minősítésekor voltak mérve, ami meghatározza, hogy a cipő és a padló együtt < 100 V feszültséget generál a testen. Ezen ellenállás értéke-
ket a megfelelőségi igazoláskor alkalmazandók.
IEC 61340-5-1:2016

ESD VÉDELMI TERMÉK MINŐSÍTÉS a MEGFELELŐSÉGI IGAZOLÁS b
ELEM Tesztmódszer Előírt határ(ok) c Tesztmódszer Előírt határ(ok) b

Padló IEC 61340-4-1 d,e R < 1 × 10 Ω IEC 61340-4-1 R < 1 × 10 Ω
9
9
gp
g
a A termék minősítése során a teszteket (12 ± 3) % RH és23 °C ± 2 °C környezeti feltételek közt kell elvégezni. Ha a hivatkozott IEC szabványban
nincs meghatározva, akkor a minősítéshez szükséges minimális kondicionálási idő 48 óra.
b A megfelelőségi igazolás oszlopában lévő tesztmódszerek csak alapvető teszt eljárást mutat. Nem biztos, hogy a tesztmódszerek
teljesen követve lesznek.
c A táblázatban használt rövidítések: R a pontól-pontig mért ellenállásra utal, R a földhöz mért ellenállásra utal, R a földelési ponthoz
g
gp
p-p
mért ellenállásra utal.
d A padló mérésére alkalmazható maximális megengedett tesztfeszültség 100 V, ami ugyanakkor megfelel a jelen szabvány követéshez betartandó
tesztfeszültség értéknek is.
e Ha a padló az ESDS alkatrészt kezelő személyzet földelésérére szolgál, akkor a 2. táblázatban szereplő rendszer követelmények érvényesek.
